Vue気象の再現:月夜

2009.06.30 Tuesday 21:10
0
    以前紹介した夜の製作方法をもとに、月夜を製作してみたと思います。月夜では月の周囲が明るくなります。しかし、Vueで月を配置しただけではこれが表現されないので、太陽光もしくはライトのレンズフレアを使用して、月が輝く様子を表現してみたいと思います。スペクトラル大気のクラシック・デーを夜空に変更し、月夜を製作するまでを紹介したいと思います。大気設定で何もオブジェクトを置かないと地面に落ちる色が予想外になることがあるので、今回は「ホワイト」の質感を設定した白い球体を配置することとします。

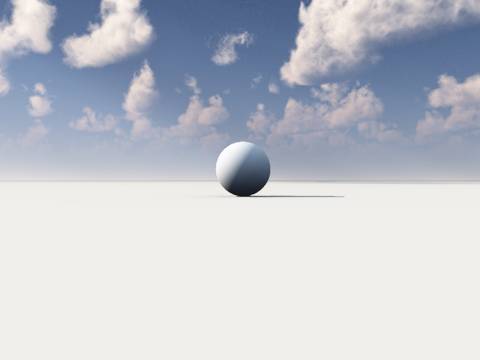

    「クラシック・デー初期設定」

    (1)夜の大気への変更
    まず、大気エディタの「天空、霧ともや」のタブを開きます。天空色→色の編集で色の選択画面を開き、明度を20程度に変更します。同様に減衰色に薄い紫(今回は色相194、明度116、彩度114としました)を指定します。減衰の高度が高すぎるので、この高度を1km程度まで下げます。

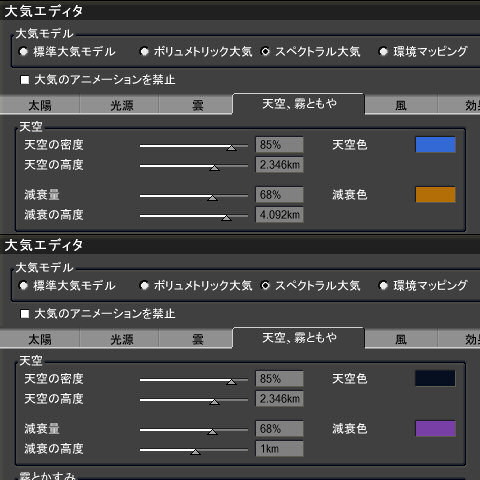

    「大気エディタ:天空、霧ともや」

    次に大気エディタ「光源」のタブを開きます。天空半球の全体色→色の編集で色の選択画面を開き、明度を20程度、グローバル照明調整の中の露出を-0.5に設定します。これでほぼ、夜の大気設定ができました。紫ががっているのが気になる場合は減衰色を青色のほうにシフトさせてみて下さい。


    「大気エディタ:光源」

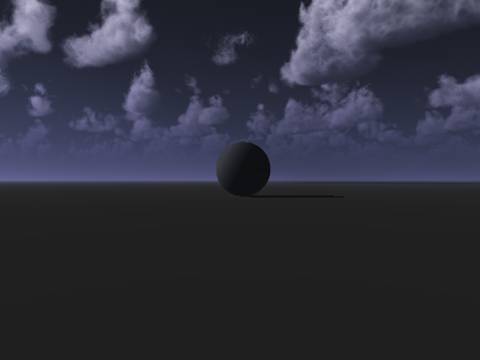

    「夜の大気レンダリング画像」

    次に惑星を配置します。月をぼんやりと輝かせるためにレンズフレアを使用します。太陽光が一番使い勝手がよいのですが、地面に置いたオブジェクトの明るさが変わってしまうので、今回はスポットライトを使用することにしたいと思います。まず、太陽光を惑星のそばに持ってきます。月夜では、主光源(メインライト)が月になりますので、光源の方向を合わせることが目的です。太陽光を不可視とするために大気設定→太陽のタブを開き太陽の大きさとコロナのサイズを0%に変更します。もし、太陽光を使って月をぼんやりと輝かせる場合には、太陽の大きさのみを0%として、コロナの大きさとレンズフレアを調整してください。

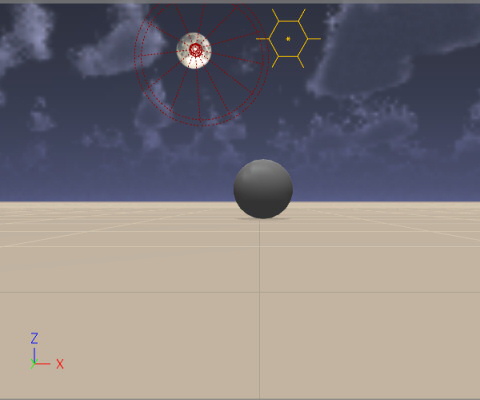

    「スポットライトの配置」

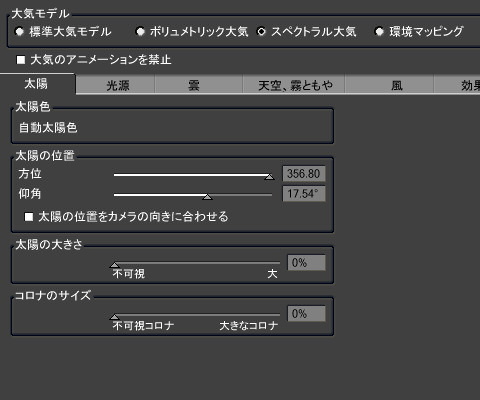

    「大気エディタ:太陽」

    スポットライトを惑星の背後において、明るさとレンズフレアを調整します。サンプル画像ではスポットライトはカラーを(色相:明度:彩度)=(152:181:15)、柔らかさ:0、角度:40、減衰:20、強度:50としました。レンズフレアの設定は以下の通りです。最後に惑星の明るさを調節してやれば完成です。サンプル画像では地面に光が落ちないように影響の設定なし、影もなしに設定しました。ちなみに、影響の設定を行う場合にはLightTuneのモジュールが必要です。

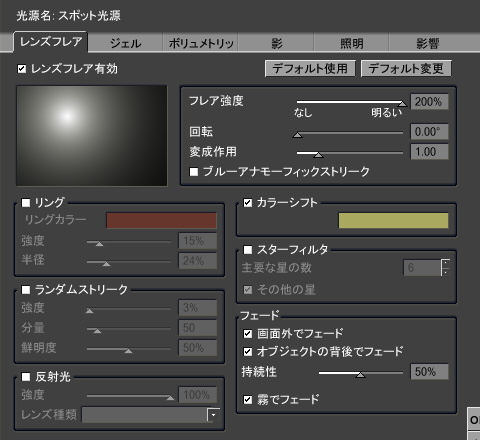

    「レンズフレアの設定」

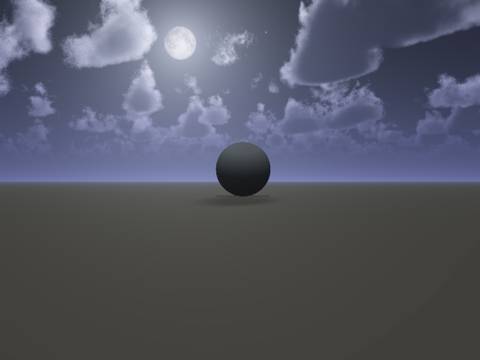

    「サンプル画像」

    今週のつぶやき
    e-onのサイトでVue 3D Environment Competition 2009の応募が始まりました。e-onが毎年開催しているVue最大のコンテストで、Vueのバージョンは問わないので、フリーのVue 7 Pioneerでも参加することが可能です。ただ、Vueで製作した風景が主題であり、レタッチはできないので植生がほとんど付属していないVue 7 Pioneerでは結構つらいものがあるかもしれません。応募期限は7月20日まで、詳細はリンク先で確認してください。これまで発表した作品を出展することはできないので、とりあえず製作を始めました。昨年もいくつかコンテストに出展しているのですが、期限に間に合わなかったこともあって取り合えず期限までに完成させることが課題かなと思っています。思い描いているシーンが結構難しくてクリアしないといけない課題が多いのですが、期限までに完成して出展できればよいなと思っています。
